Typová řada Sigma-R2


Poptat produkt

Poptat produkt

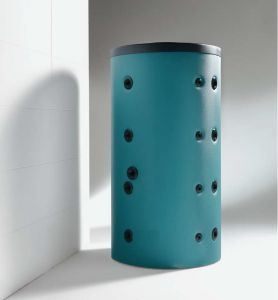

Akumulační nádrže typu Sigma-R2 slouží k uskladnění topné vody na vytápění a ohřevu teplé užitkové vody ve smaltovaném plovoucím bojleru. Udržují zásobu energie vytvořenou kotlem na tuhá paliva, případně jiným tepelným zdrojem, čímž optimalizují proces spalování a zvyšují komfort vytápění.
Výměníky RS1 a RS2 jsou určeny pro připojení solárního ohřevu.
Nádrže jsou vyrobeny z kvalitního ocelového plechu o síle 3 mm. Vnitřní plocha akumulační nádrže je bez povrchové úpravy, vnější je opatřena antikorozním nátěrem.

  • vysoká kvalita
  • snadná montáž
  • plovoucí bojler pro ohřev teplé užitkové vody
  • dva výměníky pro připojení solárního ohřevu
  • 4 nátrubky pro teploměry
  • 9 nátrubků pro připojení do topného systému
  • možnost instalace elektrické topné tyče
  • certifikováno SZÚ z Brně

ROZMĚRY

Objem [l] 1–6 2–7 3 4–8 5–9 RS1 AS1 RS2 AS2 Výška [mm] Průměr [mm] Průměr s izolací [mm] Výška s izolací [mm] Sklopný rozměr bez izolace [mm] Max. pracovní tlak [bar] Max. pracovní teplota [°C] Plocha dolního výměníku [m²] Objem dolního výměníku [l] Plocha horního výměníku [m²] Objem horního výměníku [l] Maximální provozní tlak [bar] Objem zásobníku [l] Max. provozní teplota [°C] Max. Provozní tlak [bar] Hmotnost [kg]
600 1394 994 704 594 224 224 634 984 1394 1706 700 900 1706 1750 3 95 1,8 11,9 1,2 7,9 10 175 95 6 185
800 1426 1026 866 626 256 256 796 1026 1426 1755 790 990 1755 1815 3 95 2,4 15,9 1,8 11,9 10 175 95 6 199
100 1709 1249 1020 744 309 309 959 1169 1709 2110 790 990 2110 2160 3 95 3 19,8 2,4 15,9 10 205 95 6 241
1250 1699 1239 1010 734 299 299 949 1159 1699 2075 950 1150 2075 2145 3 95 3 19,8 2,4 15,9 10 205 95 6 268
1500 1755 1345 1100 820 375 275 1025 1215 1755 2199 1000 1200 2199 2270 3 95 3 19,8 2,4 15,9 10 205 95 6 292
2000 2025 1489 1275 899 319 319 1119 1375 2025 2440 1100 1300 2440 2525 3 95 3,6 23,7 3 19,8 10 205 95 6 370

SCHÉMA ZAPOJENÍ

Číslo Popis
1 Akumulační nádrž PS-M
2 Zplynovací kotel na tuhá paliva
3 Automatický kotel (plyn / elektřina)
4 Připojení ohřevu teplé užitkové vody
5 Topný okruh
6 Solární kolektory
7 Zpátečka solárního okruhu č. 1
8 Zpátečka solárního okruhu č. 2
