Typová řada Sigma-R1


Poptat produkt

Poptat produkt

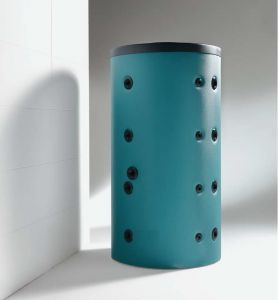

Akumulační nádrže typu Sigma-R1 slouží k uskladnění topné vody na vytápění a ohřevu teplé užitkové vody ve smaltovaném plovoucím bojleru. Udržují zásobu energie vytvořenou kotlem na tuhá paliva, případně jiným tepelným zdrojem, čímž optimalizují proces spalování a zvyšují komfort vytápění.
Výměník ve spodní části akumulační nádrže umožňuje připojení solárního ohřevu.
Nádrže jsou vyrobeny z kvalitního ocelového plechu o síle 3 mm. Vnitřní plocha akumulační nádrže je bez povrchové úpravy, vnější je opatřena antikorozním nátěrem.

  • vysoká kvalita
  • snadná montáž
  • plovoucí bojler pro ohřev teplé užitkové vody
  • výměník pro připojení solárního ohřevu
  • 4 nátrubky pro teploměry
  • 9 nátrubků pro připojení do topného systému
  • možnost instalace elektrické topné tyče
  • certifikováno SZÚ z Brně

ROZMĚRY

Objem 1–6 2–7 3 4–8 5–9 RS AS Výška Průměr Průměr s izolací Výška s izolací Sklopný rozměr bez izolace Max. pracovní tlak Max. Pracovní teplota Plocha dolního výměníku Objem dolního výměníku Objem zásobníku Max. provozní teplota Max. Provozní tlak Hmotnost
400
600 1394 994 704 594 224 224 634 1706 700 900 1706 1750 3 95 1,8 11,9 175 95 6 158
800 1426 1026 866 626 256 256 796 1755 790 990 1755 1815 3 95 2,4 15,9 175 95 6 178
1000 1709 1249 1020 744 309 309 959 2110 790 990 2110 2160 3 95 3 19,8 205 95 6 209
1250 1699 1239 1010 734 299 299 949 2075 950 1150 2075 2145 3 95 3 19,8 205 95 6 236
1500 1755 1345 1100 820 375 275 1025 2199 1000 1200 2199 2270 3 95 3 19,8 205 95 6 261
2000 2025 1489 1275 899 319 319 1119 2440 1100 1300 2440 2525 3 95 3,6 23,7 205 95 6 332

SCHÉMA ZAPOJENÍ

Číslo Popis
1 Akumulační nádrž PS-M
2 Zplynovací kotel na tuhá paliva
3 Automatický kotel (plyn / elektřina)
4 Připojení ohřevu teplé užitkové vody
5 Topný okruh
6 Solární kolektory
