Typová řada PS-R2


Poptat produkt

Poptat produkt

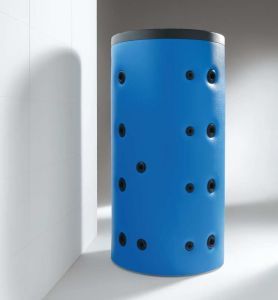

Akumulační nádrže typu PS-R2 slouží k uskladnění topné vody na vytápění. Udržují zásobu energie vytvořenou kotlem na tuhá paliva, případně jiným tepelným zdrojem, čímž optimalizují proces spalování a zároveň umožňují připojení solárního ohřevu.
Nádrže jsou vyrobeny z kvalitního ocelového plechu o síle 3 mm. Vnitřní plocha akumulační nádrže je bez povrchové úpravy, vnější je opatřena antikorozním nátěrem.

  • vysoká kvalita
  • snadná montáž
  • dva výměníky pro připojení solárního ohřevu
  • 4 nátrubky pro teploměry
  • 9 nátrubků pro připojení do topného systému
  • možnost instalace elektrické topné tyče
  • certifikováno SZÚ z Brně

ROZMĚRY

Objem 1–5 2–6 3–7 4–8 RS1 AS1 RS2 AS2 Výška Průměr Průměr s izolací Výška s izolací Sklopný rozměr bez izolace Max. pracovní tlak Max. Pracovní teplota Plocha dolního výměníku Objem dolního výměníku Plocha horního výměníku Objem horního výměníku Max. Pracovní tlak Hmotnost
500 1381 981 581 211 210 660 981 1381 1621 650 850 1700 1670 3 95 1,8 11,9 1,2 7,9 10 130
600 1394 994 594 224 211 815 984 1394 1645 700 900 1700 1690 3 95 1,8 11,9 1,2 7,9 10 133
800 1426 1026 626 256 211 1111 1026 1426 1685 790 990 1760 1740 3 95 2,4 15,9 1,8 11,9 10 154
1000 1709 1249 744 309 224 634 1160 1700 2040 790 990 2090 2090 3 95 3 19,8 2,4 15,9 10 189
1250 1699 1239 734 299 256 926 1150 1690 2016 950 1150 2060 2090 3 95 3 19,8 2,4 15,9 10 221
1500 1755 1345 820 375 309 1029 1215 1755 2151 1000 1200 2200 2210 3 95 3 19,8 2,4 15,9 10 242
2000 2019 1489 899 319 299 1019 1299 2019 2376 1100 1300 2420 2450 3 95 3,6 23,7 3 19,8 10 318
2500 2058 1528 938 358 375 1175 1338 2058 2443 1200 1400 2500 2515 3 95 3,6 23,7 3 19,8 10 349
3000 2250 1700 950 350 319 1119 1530 2250 2644 1250 1450 2700 2705 3 95 4,2 27,7 3 19,8 10 383
4000 2387 1837 1087 487 358 1408 1737 2387 2818 1400 1600 2880 2910 3 95 5 33 3 19,8 10 538
5000 2400 1770 1120 540 350 1400 1750 2400 2880 1600 1800 2950 3010 3 95 6 39,6 3,6 23,7 10 633

SCHÉMA ZAPOJENÍ

Číslo Popis
1 Akumulační nádrž PS-M
2 Zplynovací kotel na tuhá paliva
3 Automatický kotel (plyn / elektřina)
4 Topný okruh
5 Solární kolektory
6 Zpátečka solárního okruhu č. 1
7 Zpátečka solárního okruhu č. 2
